Ппр на строительство причала маломерных судов

Классификация причалов

Причальные сооружения делятся на грузовые и пассажирские, а первые, в свою очередь, подразделяются по виду грузов, которые они принимают. По своей конструкции причалы можно поделить на:

  • набережные;
  • пирсы;
  • рейдовые.

Причалы-набережные устраиваются вдоль береговой линии и являются ее продолжением. Если набережная представляет собой каменную или железобетонную стенку, вертикально спускающуюся в воду, то такое сооружение называется причальной стенкой. Когда у набережной есть выносная площадка на сваях, то говорят о причале с оторочкой.

Причал-пирс представляет собой протянутую в акваторию эстакаду или стенку.

Рейдовые причалы являются вынесенными в акваторию и связанными с берегом либо мостиком (пассажирские), либо трубопроводом (для танкеров).

По технологии строительства такие сооружения могут быть стационарными и плавучими (понтонными). Стационарный причал — это в той или иной степени капитальное сооружение, закрепленное на местности. В свою очередь, они бывают гравитационными, в виде сплошных стен, и эстакадными (на сваях). Плавучие причалы удерживаются на воде засчет закона Архимеда. Частный случай такого причала — дебаркадер.

Причалы должны быть оборудованы устройствами для безопасной швартовки. Их называют причальными пушками — именно за них с помощью швартовных концов суда крепят к пирсу или набережной. Для предохранения корпуса судна от повреждений при швартовке снаружи к причалу крепят кранцы, или причальные отбойники. Это могут быть мешки с мусором, старые покрышки или специально изготовленные резиновые изделия. Иногда ими оборудовано само судно.

Выбор типа и конструкции причала при строительстве зависит от:

  • типа и характеристик судов (вес, водоизмещение, назначение);
  • особенностей береговой линии;
  • характера дна водоема;
  • глубин и их перепадов.

Строительством причалов обычно занимаются специализированные организации мостостроительного профиля, и делается это вместе с постройкой порта, ведь само причальное сооружение тесно связано с терминалом, к которому оно относится.

Но существуют варианты и самостоятельного строительства причала. Согласитесь, мало кому из обычных граждан придет в голову разгружать у своего дачного участка контейнеровозы и заниматься судоремонтными работами. Не по всякой речке ходят круизные лайнеры и даже простые теплоходы. Максимум, что может заинтересовать живущего у озера или речки, — это куда ставить свой катер. Поэтому тема этого обзора — строительство причала для маломерных судов.

Какие бывают причалы

По расположению причалы подразделяются на несколько видов:

  • пирсы;
  • набережные;
  • плавучие;
  • рейдовые – плавучие причалы, установленные на рейде для швартовки. Некоторые оснащены погрузочно-разгрузочным оборудованием.

По классам капитальности:

  • меньше 20 метров высоты – 3 класс;
  • 20-25 – второй;
  • выше 25 – первый.

По целевому назначению:

  • для разных типов груза – генеральные (металлогруз, тарные штучные и др.), нефтяные и навалочные (для угля и др. сыпучих грузов);
  • пассажирские – облегченные, не требуют дополнительного усиления;
  • отстойные – для ремонта судов.

Строительство портов-причалов подразумевает возведение различных дополнительных сооружений:

  • купальни;
  • солярии;
  • кафе;
  • концертные площадки;
  • зоны для ловли рыбы;
  • зоны отдыха;
  • бани;
  • беседки;
  • тенты;
  • небольшие жилые постройки.

Кроме постоянных существуют также временные причалы.

Строительство временного причала требуется, когда сооружение предназначено для решения кратковременных задач (например, для доставки и перегрузки нефти танкерами). Его осуществляют минимально возможными ресурсами.

Вы можете заказать монтаж причала из шпунтовых свай в нашей компании

Цена устройства шпунтового ограждения, переброски сваебойной и бурильной техники – самая низкая в регионе.

Юридическая сторона вопроса

Конечно, если вы живете в глуши, где чиновника последний раз видели по телевизору в прошлом году (если он у вас есть), а ближайший участковый живет километрах в пятидесяти от вас, вы можете спокойно поставить мостки, и никто этого не заметит.

Но если вы хотите, чтобы у властей не было к вам претензий, то причал лучше оформить законодательно.

Напомним, что 20 метров от верхнего уреза воды водоема считаются государственной собственностью, и вы не можете их выкупить, огородить и каким-либо образом препятствовать людям свободно там ходить. Но вот пользоваться водоемом вы очень даже можете. Начнем с того, что вы можете абсолютно бесплатно брать там воду: платить за это должны только те, кто пользуется водой в коммерческих целях. И причал построить тоже можете.

А вот какие документы для этого нужны, зависит от того, будет ли причал стационарным, временным, капитальным или плавучим. Но в любом случае вам будет необходимо заключить договор водопользования. Как это сделать, можете узнать в органах исполнительной власти в вашем регионе, а сейчас такая услуга может оказываться через сеть МФЦ. Такого договора будет достаточно для понтонной пристани.

Предлагаем ознакомиться:  Кто платит торговый сбор в 2019 году

Для постройки понадобится заключать договор аренды участка побережья, а если вы хотите поставить капитальное сооружение на бетонных сваях, то сбор документов и получение разрешения на строительство будет приравнено к строительству порта (с официальным проектом). Масштабы не те, но закон есть закон. Поэтому, если вы не хотите нести все эти расходы (а они будут хотя бы потому, что вы будете ходить с бумажками в рабочее время), договоритесь лучше с соседями и сделайте общественную пристань (так вы еще сможете скинуть бумагособирательную работу на муниципалитет). Удобно, и пользоваться смогут все.

Напомним также, что этот порядок не касается территорий национальных парков, заповедников и других охраняемых территорий. Сооружение пристани там (если вам повезло там жить) регулируется документами самой такой территории. Иногда у вас не получится сделать даже простые мостки.

Строительство свайных причалов из металлических шпунтовых свай

Причал может быть стационарным или понтонным. Понтонный (наплавной) не имеет жесткого соединения с берегом и дном. Изготавливается из любых материалов, от бетона до пластика.

Стационарные причалы устанавливаются на сваях, погруженных в дно акватории или в прибрежный грунт.  Независимо от вида свай предварительные работы включают в себя изучение состава грунта и ледовой обстановки в районе. Наша компания осуществляет весь комплекс предварительных исследований, расчет и проектирование причала.

Типы свай, используемых для монтажа причалов:

  • металлические трубчатые;
  • металлопрофильные шпунтовые;
  • железобетонные;
  • деревянные лиственничные;
  • стальные винтовые.

Ппр на строительство причала маломерных судов

Трубчатые полые сваи могут быть с замкнутым наконечником или открытые. Открытые после установки армируют и заливают бетоном. Глубина их погружения достигает 20 метров.

Железобетонные сваи используются редко, поскольку бетон разрушается от постоянного взаимодействия с водой, а процесс монтажа и замены слишком энергоемкий. Погружают их обычно забивкой копрами.

Лиственничные сваи долговечны, от контакта с водой только набирают прочность. Но этот вариант тоже используется не слишком часто из-за высокой цены.

Строительство причалов на винтовых сваях выполняется с учетом особенностей работы в обводненных условиях. Отличие винтовых свай от всех прочих – они не забиваются и не вдавливаются, а завинчиваются в дно акватории.

Винтовая свая представляет собой стальной стержень с острым наконечником и конусообразной лопастью-ножом. Лопасть не только создает возможность легкого погружения в грунт, но и фиксирует стержень в земле, предотвращая выталкивание и смещение. Демонтаж тоже осуществляется легко. Есть возможность наращивать сваи до нужной длины в процессе погружения.

Погружение может выполняться вручную или с помощью механизированной установки. Глубина контролируется по заранее нанесенным меткам. Сваи погружают не до конца, оставляют небольшой участок над водой для укладки настила. Нужно также учитывать толщину слоя льда в зимний период. Обвязка изготавливается из металла или древесины, из них же делают настил.

Преимущества винтовых свай:

  • погружение без шума и вибраций;
  • легкий монтаж и демонтаж;
  • возможность погружения в любом сезоне.

Строительство причалов

Зимой винтовые сваи опускают сквозь лунки во льду. Стержни предварительно покрывают антикоррозийным составом из цинка со щелочью.

Металлошпунты выигрывают у аналогов по ряду признаков:

  • долговечность (в отличие от бетона);
  • по цене шпунты доступнее винтовых свай, тем более лиственничных;
  • оборачиваемость материала: шпунты – идеальный вариант при устройстве временных причалов;
  • высокая прочность, сравнительно небольшой вес и габариты;
  • огромный ассортимент моделей с различными техническими характеристиками.

Металлопрофильные шпунтовые сваи (шпунты Ларсена) представляют собой штучные изделия с пазогребневыми замками по бокам. При работе в обводненных условиях секции из нескольких элементов соединяются на берегу и транспортируются краном на место погружения.

Установка свай для причалов производится методом забивки или вибропогружением.

Забивка осуществляется копрами с молотом с учетом результатов предварительных испытаний свай. Необходимо заранее определить расположение слоя грунта с оптимальной твердостью, чтобы закрепление сваи не ослабевало вследствие размыва, и в то же время молот не деформировал шпунт в процессе погружения.

Процесс монтажа осуществляется в следующем порядке:

  1. Разместить сваебойную установку на берегу максимально устойчиво.
  2. Нанести на шпунт маркировку для определения глубины.
  3. Разместить шпунт вертикально, закрепить к ползуну.
  4. Надеть стальной наголовник с деревянной или пластиковой амортизирующей прокладкой.
  5. Вбивать сваю в грунт с небольшим усилием, пока она не зафиксируется.
  6. На большой мощности добить до проектной отметки. Следить за маркировкой, чтобы не утопить шпунт глубже, чем требует проект.

Когда возникают проблемы с погружением до проектной глубины, мы используем метод подмыва: на дно опускаем трубу, через которую подаем воду под давлением до двух мегапаскалей. Поверх трубы  размещен молот, который обеспечивает одновременное продавливание породы. Подмыв прекращается за пару метров до проектной глубины, далее сваю добивают молотом.

Вибропогружение – эффективный и производительный метод. Может использоваться самостоятельно. На твердом грунте мы применяем комбинированную технологию:  в начале работы шпунт погружается виброметодом, а на финишном этапе добивается до проектной глубины молотом.

Предлагаем ознакомиться:  Долевое строительство 2020: условия, плюсы и минусы, защита прав

Мы знаем всё о шпунтовом ограждении

Опыт работы — 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

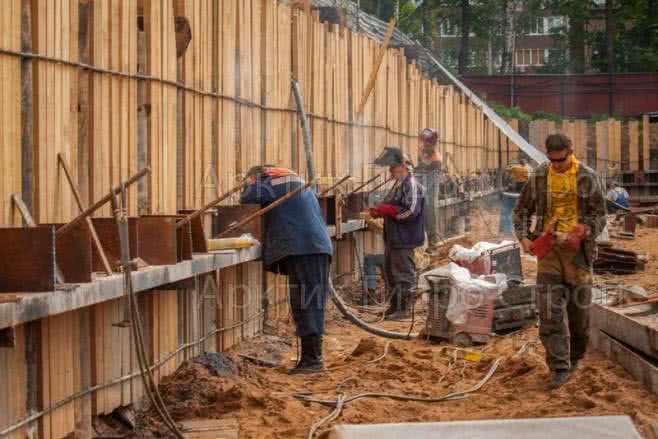

Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»

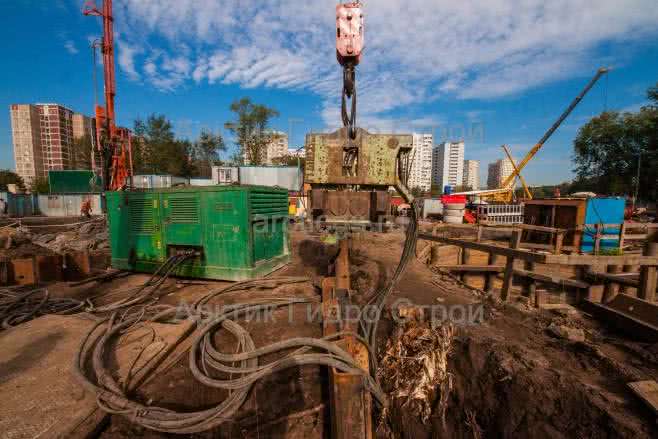

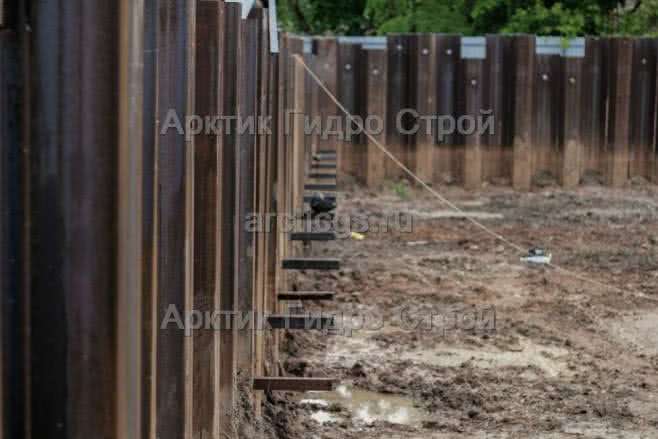

Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»

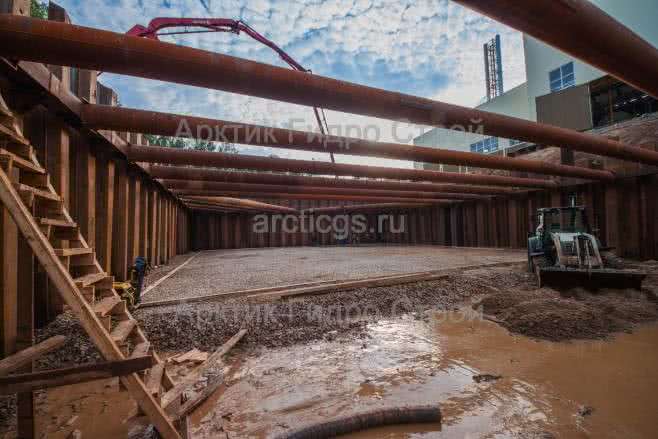

Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»

Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»

Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»

Причалы для катеров и их постройка

Перед тем как выбрать нужный вам вид причала, обследуйте условия, в которых он будет стоять. В первую очередь, это уровень воды, рельеф дна и сезонные изменения этих параметров. Так, если у вас берег с хорошим уклоном, и небольшие перепады уровня воды в половодье, вы можете соорудить причальную стенку с выносом на сваях — и недалеко, и глубина будет вполне достаточной не только для катера, но и для более крупных судов. Но, к сожалению, такие условия у нас далеко не везде.

Обычно наши граждане проживают на пологих берегах, где дно заилено и поросло травой. Заход в такой водоем обычно комфортным не бывает, даже если вы собрались просто искупаться. Про лодку и говорить не приходится. И в таких случаях причал сооружают в виде пирса.

Что касается геометрии последнего, то его можно установить перпендикулярно берегу, если речь идет об озере. Если же у вас река с течением, то лучше его строить под углом в сторону течения.

Сваи издавна применялись в качестве оснований для сооружений на неустойчивых грунтах и в прибрежных зонах.

Ппр на строительство причала маломерных судов

Они представляют собой стержни, заглубленные в грунт. Работают сваи по двум принципам: трение и опора на глубоколежащие плотные слои. Иногда используют одну их функцию, иногда обе. Последняя часто применяется при возведении тяжелых зданий — в этом случае сваи забивают дважды: второй раз их добивают до достижения плотного слоя (когда достигли, это можно определить по вибрации во всем микрорайоне).

В последнее время получили распространение также винтовые сваи, широко используемые в частном домостроении и для сооружения небольших объектов, в том числе пристаней. Заворачиваются винтовые сваи в грунт либо с помощью специальной техники, либо вручную, используя рычаг. Для закручивания одной сваи достаточно трех человек — один из них должен контролировать вертикальность вкручивания.

Хочется напомнить, что свайные фундаменты, хотя и хорошо себя зарекомендовали, не годятся в тех случаях, когда у вас в водоеме каменистое дно. Но об этом — в следующей главе.

Но у вас, скорее всего, дно представляет собой песок или ил.

Диаметр винтовых свай и их количество под дом рассчитывается исходя из веса здания. Поскольку дело мы имеем не с домом, а сравнительно легким сооружением, то вес не будет иметь такого значения. Зато на выбор будут влиять такие факторы, как лед и характер дна. Так, толстый лед способен ближайшей весной сломать ваши сваи, что исключено при постройке дома. Поэтому выбирать лучше сваи от 108 мм, а после установки лучше будет залить внутрь бетон.

Длина свай определяется глубиной несущего слоя и уровнем воды с учетом перепада в вашем водоеме. Так, ил не является хорошей опорой для сваи, поскольку подвержен сезонным подвижкам и влиянию течения в реке: чем оно больше, тем сильнее будет смещение сваи. В удерживающий слой свая должна заходить на достаточную глубину. Для песка она составляет 0,5 м, а для глин — 1 м.

Для примера можно привести следующий случай.

Высота от верха сваи до максимального уреза воды 0,3 м. Расстояние от зеркала до дна 1,7 м. Толщина ила 1 м. Внизу песок. Длина сваи, таким образом, получается: 0,3 1,7 1 0,5=3,5 м. В продаже, кстати, такой размер есть. Но, учитывая течение и сход льда, лучше дать запас прочности и заглубить их еще на полметра.

Каждая свая диаметра 108 рассчитана на приличную нагрузку — 7 тонн. На причале такой не бывает. Поэтому количество свай рассчитывайте, исходя глубины конкретного участка пирса. На берегу допускается расстояние между сваями и 2 метра, а вот чем дальше от берега, тем они должны быть закручены чаще. Максимальный шаг сваи — 1 м, минимальный — 0,5 м.

Проводить работы по закручиванию свай лучше всего в зимнее время: лед будет служить вам хорошей опорой.

Обвязка и настил

Для обвязки свай чаще всего используют швеллер. Его выбирают из сортамента исходя из геометрических характеристик. Если у нас диаметр сваи 108 мм, то нам подойдут швеллера № 14 и 14П. На углах их можно соединить сварным швом, обрезав каждую на 45 градусов. Стыки между швеллерами должны приходиться на сваю, а не висеть в воздухе. Крепить сваи можно как сваркой, так и с помощью резьбовых соединений.

Предлагаем ознакомиться:  Можно ли строить дом без разрешения на строительство на собственном участке

Перед тем как окончательно смонтировать швеллерную обвязку, ее следует прогрунтовать: это убережет ее от ржавчины.

Если вы хотите сделать обвязку из бруса, то на углах он соединяется в шип, а стыки также должны быть на сваях. Под брус необходимо уложить гидроизоляцию, а саму деревянную конструкцию тщательно обработать специальными составами, чтобы она не гнила.

Сверху на обвязку монтируются лаги, а наверх — настил.

Лаги таким же образом нужно обработать, а вот к настилу лучше подойти тщательно. Он будет постоянно испытывать на себе погодные капризы и различные нагрузки. Поэтому, если не хотите его часто переделывать, приобретите палубную доску из лиственницы. Если же вы пользуетесь более бюджетной сосной или елью, то хотя бы обработайте ее должным образом — пропитка и лак вполне подойдут.

Понтонные причалы

Встречаются ситуации, когда установка причала на сваях либо нецелесообразна, либо невозможна. Вот несколько таких случаев:

  •  Понтонные причалыу вас в водоеме каменистое дно;
  • перепад воды достигает таких величин, что становится проблемой — лестница вниз выходит слишком высокой;
  • вам «повезло» жить на берегу озера или моря, куда по «счастливой» случайности весной сносит торосы;
  • высота ила на дне такова, что сваи становятся дорогим удовольствием.

Выходом в такой ситуации может служить капитальное сооружение с ледорезами, на заглубленном фундаменте, с большим объемом выемки грунта — в конце концов, порты и мосты как-то строят. Вопрос весь в том, нужно ли это в случаях, когда вам нужно всего лишь швартовать вашу лодочку, забрасывать спиннинг и купаться.

И тут на помощь приходят понтоны.

Фактически это несамоходные суда, то есть удерживаются на поверхности засчет своей плавучести. Они распространены не только как причалы для маломерных суден: во многих городах к таким сооружениям швартуются теплоходы и даже небольшие грузовые суда. Часто сам речной вокзал находится на дебаркадере.

Ппр на строительство причала маломерных судов

Когда плавучий причал имеет большие размеры, он выполняется на бетонном или стальном основании, которое представляет собой плоскую коробку с пустотами внутри, что обеспечивает плавучесть. Основание небольшого выполняется из пластика (в продаже есть модульные пластиковые понтоны), а в качестве самодельных вариантов распространены причалы на пустых металлических бочках.

Простейший понтон представляет собой квадрат со сторонами 2,5 метра на 4 бочки. Для изготовления нам понадобятся 4 пустых бочки на 200 литров, 10 метров бруса со стороной 100 мм, 25 метров бруса по 50 мм, прочная водоустойчивая веревка и саморезы.

Из большого бруса нужно скрутить квадрат. Внутрь ставим каркас из бруса по 50 мм для удержания бочек. Бочки необходимо тщательно очистить, закрыть на герметик и хорошо окрасить. Если бочки пластиковые, это не требуется. После этого бочки вставляем в каркас по углам и крепим веревкой в трех местах каждую. Веревку закрепляем на большом брусе, хорошо затянув. После этого будущий понтон можно перевернуть и набить сверху дощатый настил.

При желании понтон на бочках можно сделать и большим, и неправильной формы, и с перилами. Вместо бочек неплохо подойдет пластиковая труба большого диаметра, если у вас есть, чем запаять торцы.

В общем, сооружение таких причалов ограничивается только вашей фантазией.

Заход на причал можно сделать в виде подвижной сходни, один конец которой не жестко закреплен на берегу, а второй «гуляет» вместе с понтоном, точнее, с уровнем воды в водоеме.

Важно! Чтобы ваша пристань стояла там, где надо, ее нужно обязательно заякорить. Сколько якорей вам понадобится, зависит от веса и площади вашего понтона, но никак не менее двух. Длину якорных цепей можно регулировать.

Строительство причалов

Наши предложения

Ппр на строительство причала маломерных судов

Мы занимаемся монтажом шпунтовых стенок по всей России. Выполним для вас работы по устройству причала и других гидротехнических объектов (дамбы, плотины, мосты и т.д.) в любом объеме, включая:

  • предварительные исследования грунта и условий на объекте, испытания свай;
  • проект строительства причала;
  • все необходимые дополнительные работы (подмыв и др.);
  • монтаж и укрепление, при необходимости – демонтаж.

К вашим услугам:

  • низкая стоимость строительства причала;
  • современная импортная техника;
  • квалифицированные сотрудники;
  • большой выбор шпунтовых свай;
  • допуски и сертификаты на работы любого уровня ответственности, по запросу – на сами шпунты;
  • быстрые сроки.
